מעבדת אלקטרוניקה מקצועית נשענת על ציוד מדידה מדויק, אמין ומתאים לסוג העבודה שמתבצעת בה. בין אם מדובר במעבדת פיתוח, מעבדת בדיקות איכות, מעבדת שירות או סביבת מחקר, היכולת למדוד אותות, לבדוק רכיבים, לאתר תקלות ולוודא שהמערכת פועלת בהתאם לתכנון היא חלק בלתי נפרד מהעבודה היומיומית.

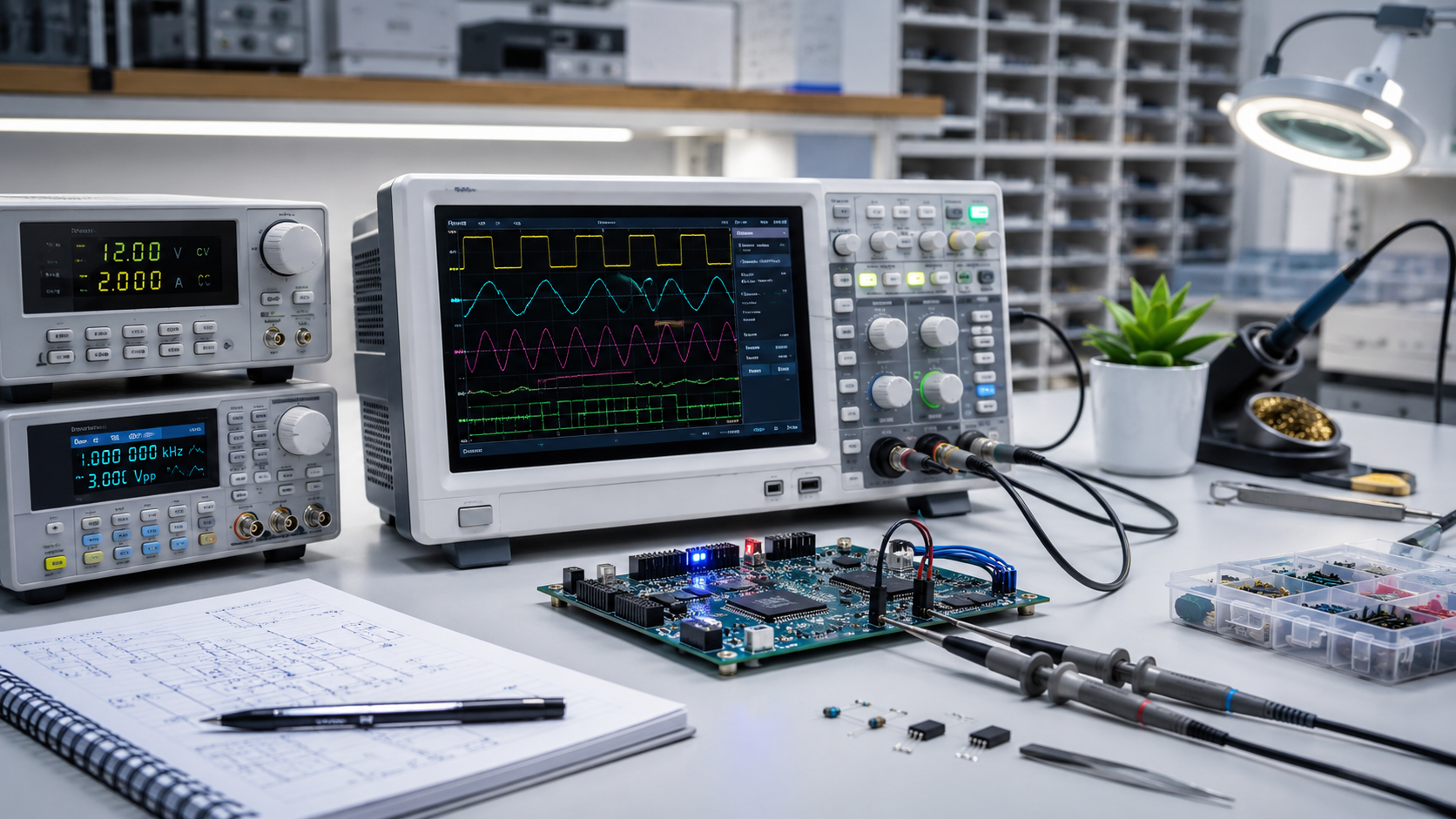

ציוד מדידה למעבדות אלקטרוניקה כולל בדרך כלל מכשירים כמו מולטימטרים, ספקי כוח מעבדתיים, מחוללי אותות, עומסים אלקטרוניים, מנתחי ספקטרום, מדי LCR, לוג’יק אנלייזרים ואוסילוסקופים. לכל מכשיר יש תפקיד שונה, אך האוסילוסקופ נחשב לאחד הכלים המרכזיים ביותר, משום שהוא מאפשר לראות את התנהגות האות החשמלי לאורך זמן ולא רק לקבל ערך מספרי רגעי.
כאשר עובדים על פיתוח מעגלים, בדיקת כרטיסים אלקטרוניים, איתור תקלות או אימות תכנון, יש צורך להבין מה באמת קורה במערכת. לא תמיד מספיק לדעת שהמתח הוא 5V או שהרכיב מקבל אספקה. לעיתים נדרש לראות האם האות יציב, האם קיימות הפרעות, האם יש רעשים, האם מופיעים פולסים לא צפויים, והאם התזמון בין כמה אותות תקין. במקרים כאלה, עבודה עם אוסילוסקופים מקצועיים מאפשרת לקבל תמונת מדידה מלאה יותר ולזהות תופעות שלא ניתן לראות במדידה מספרית רגילה בלבד.
מה כולל ציוד מדידה למעבדת אלקטרוניקה?
ציוד מדידה למעבדות אלקטרוניקה נועד לתת למהנדסים, טכנאים ואנשי בדיקות תמונת מצב מדויקת לגבי ההתנהגות החשמלית של רכיבים ומערכות. מולטימטר מאפשר לבדוק מתח, זרם, התנגדות ורציפות. ספק כוח מעבדתי מאפשר להזין את המעגל במתח מבוקר. מחולל אותות מאפשר ליצור אותות בדיקה. עומס אלקטרוני מאפשר לבדוק ספקי כוח ורכיבי הספק בתנאי עומס משתנים.
לצד המכשירים האלה, האוסילוסקופ מאפשר לבצע בדיקה חזותית ודינמית של האות. במקום לראות רק ערך, ניתן לראות את צורת הגל, את השינויים לאורך זמן ואת ההתנהגות האמיתית של המערכת. זהו יתרון קריטי במיוחד במערכות מהירות, במעגלים דיגיטליים, במערכות תקשורת, בספקי כוח, במערכות בקרה ובכל סביבה שבה תקלות יכולות להופיע לפרקי זמן קצרים מאוד.
מעבדה מקצועית לא נמדדת רק בכמות המכשירים שבה, אלא בהתאמה בין הציוד לבין סוג העבודה. מעבדה שעוסקת בפיתוח מערכות Embedded תזדקק לציוד שונה ממעבדה שבודקת ספקי כוח או ממעבדת שירות שמטפלת בכרטיסים אלקטרוניים. לכן, לפני שמצטיידים או משדרגים מעבדה, חשוב להגדיר את סוגי המדידות הנדרשות ואת רמת הדיוק הדרושה.
איפה משתלב האוסילוסקופ בתהליך הפיתוח?
בתהליך פיתוח אלקטרוני, האוסילוסקופ משמש כמעט בכל שלב. בשלב הראשוני, הוא מסייע לבדוק האם המעגל מתפקד בהתאם לתכנון. ניתן לבדוק אותות כניסה ויציאה, לבדוק תגובה של רכיבים, לראות האם קיימות הפרעות ולוודא שהתזמון בין חלקי המערכת תקין.
בשלב הבדיקות, האוסילוסקופ מאפשר לאמת שהמערכת עומדת בדרישות. ניתן למדוד זמני עלייה וירידה, לבדוק תדרים, לבחון פולסים, למדוד Ripple בספקי כוח, לזהות רעשים ולבדוק את צורת הגל בפועל. במקרים רבים, תכנון שנראה תקין על הנייר עלול להתנהג אחרת במציאות, והאוסילוסקופ מאפשר לראות את הפער הזה בצורה ברורה.
במעבדות פיתוח שבהן נדרשת מדידה מדויקת של אותות, רעשים, תדרים וצורות גל, חשוב לעבוד עם אוסילוסקופים מקצועיים המתאימים לסוג הבדיקות ולרמת הדיוק הנדרשת. בחירה נכונה של המכשיר יכולה לקצר זמני פיתוח, לשפר את איכות האבחון ולהפחית טעויות שנובעות ממדידה חלקית או לא מדויקת.
מה אפשר לבדוק באמצעות אוסילוסקופ?
אוסילוסקופ מאפשר לבדוק מגוון רחב של תופעות חשמליות. המדידה הבסיסית ביותר היא צפייה במתח כפונקציה של זמן. במקום לקבל ערך רגעי, ניתן לראות כיצד המתח משתנה, האם הוא יציב, האם קיימים רעשים, האם יש תנודות או האם מופיעות נפילות מתח קצרות.
בנוסף, ניתן למדוד תדר, מחזוריות, רוחב פולס, זמני עלייה וירידה, הפרשי מופע, עיוותים בצורת הגל, הפרעות רגעיות, אותות תקשורת ותופעות מעבר. במעגלים דיגיטליים, אוסילוסקופ יכול לסייע בזיהוי בעיות תזמון, ריצוד, גליצ’ים ופולסים קצרים שעלולים לגרום לתקלות לא צפויות.
במערכות הספק, האוסילוסקופ משמש לבדיקת רעשים, Ripple, תגובה לשינויי עומס, יציבות מתח וחריגות שעלולות להשפיע על רכיבים רגישים. במערכות בקרה ותחזוקה תעשייתית, ניתן להשתמש בו כדי לאבחן בעיות בחיישנים, אותות בקרה, ספקי כוח, כרטיסים אלקטרוניים ומערכות תקשורת.
היכולת לראות את האות בזמן אמת הופכת את האוסילוסקופ לכלי אבחון חשוב במיוחד. הוא לא רק מציג נתונים, אלא מאפשר להבין את ההתנהגות של המערכת ולזהות את מקור הבעיה בצורה מדויקת יותר.
ההבדל בין מדידה מספרית לצפייה בצורת גל
אחת הסיבות המרכזיות לחשיבותו של האוסילוסקופ היא ההבדל בין מדידה מספרית לבין צפייה בצורת גל. מדידה מספרית יכולה להיות שימושית מאוד, אך היא אינה תמיד מספרת את כל הסיפור. לדוגמה, מולטימטר יכול להציג מתח תקין, אך לא בהכרח יראה רעש, פולס קצר או ירידת מתח רגעית.
צורת גל, לעומת זאת, מאפשרת לראות את הדינמיקה של האות. ניתן להבין האם האות נקי או רועש, האם הוא מתייצב בזמן, האם קיימות קפיצות לא רצויות, האם יש בעיות תזמון והאם יש תופעות שמתרחשות רק בתנאים מסוימים.
בפיתוח אלקטרוני, ההבדלים האלה יכולים להיות משמעותיים מאוד. תקלה שמופיעה אחת לכמה שניות, הפרעה קצרה באות תקשורת או רעש בספק כוח יכולים לגרום למערכת שלמה להתנהג בצורה לא יציבה. ללא אוסילוסקופ, תקלות כאלה עשויות להיות קשות מאוד לאיתור.
מתי כדאי לשדרג ציוד מדידה במעבדה?
שדרוג ציוד מדידה למעבדות אלקטרוניקה נדרש כאשר הציוד הקיים כבר אינו עומד בדרישות העבודה. זה יכול לקרות כאשר המעבדה מתחילה לעבוד עם אותות מהירים יותר, מערכות מורכבות יותר, ספקי כוח מתקדמים, רכיבי תקשורת, מערכות Embedded או פרויקטים שדורשים רמת דיוק גבוהה יותר.
סימן נוסף לכך שיש צורך בשדרוג הוא כאשר זמני איתור התקלות מתארכים. אם צוותי הפיתוח או השירות מתקשים לזהות בעיות, אם המדידות אינן מספקות תמונה מלאה או אם נדרשות בדיקות חוזרות כדי להבין תופעה מסוימת, ייתכן שהציוד הקיים מגביל את איכות העבודה.
גם דרישות תיעוד, תקינה ובדיקות איכות יכולות להצדיק שדרוג. במעבדות מקצועיות נדרשת לעיתים יכולת לשמור תוצאות, לתעד מדידות, להשוות בין בדיקות ולייצר תהליך עבודה מסודר יותר. אוסילוסקופים דיגיטליים מודרניים יכולים לתרום לכך באמצעות מדידות אוטומטיות, שמירת נתונים, ממשקי תקשורת ויכולות ניתוח מתקדמות.
איך לבחור סביבת מדידה שמתאימה לצורכי הפיתוח?
בחירת סביבת מדידה מתחילה בהבנת הצרכים. יש להגדיר אילו סוגי אותות נמדדים במעבדה, מהי רמת הדיוק הנדרשת, כמה ערוצים יש למדוד במקביל, האם נדרש ניתוח של אותות דיגיטליים, האם קיימת עבודה עם ספקי כוח, האם נדרשת מדידת תדרים גבוהים והאם יש צורך בתיעוד או שילוב עם מערכות בדיקה נוספות.
במקרה של אוסילוסקופ, חשוב לבחון פרמטרים כמו רוחב פס, קצב דגימה, מספר ערוצים, עומק זיכרון, יכולות טריגר, סוגי פרובים, נוחות תפעול ויכולות ניתוח. בחירה נכונה לא מתבססת רק על המפרט הגבוה ביותר, אלא על התאמה ליישום בפועל.
מעבדה שעובדת בעיקר עם מערכות פשוטות עשויה להסתפק במכשיר בסיסי יחסית, בעוד שמעבדת פיתוח מתקדמת תזדקק ליכולות גבוהות יותר. לכן כדאי לחשוב לא רק על הצורך הנוכחי, אלא גם על הפרויקטים העתידיים שהמעבדה צפויה להתמודד איתם.
כך אוסילוסקופ נכון משפר את איכות הפיתוח והבדיקות במעבדה
ציוד מדידה למעבדות אלקטרוניקה הוא חלק מרכזי ביכולת לפתח, לבדוק, לאבחן ולתחזק מערכות אלקטרוניות בצורה מקצועית. מבין כלי המדידה השונים, האוסילוסקופ הוא אחד החשובים ביותר, משום שהוא מאפשר לראות את התנהגות האות החשמלי בפועל ולא להסתפק בערך מספרי בלבד.
באמצעות אוסילוסקופ ניתן לזהות רעשים, תדרים, פולסים, נפילות מתח, בעיות תזמון, עיוותים ותופעות רגעיות שעלולות להשפיע על תפקוד המערכת. לכן הוא משמש כלי עבודה בסיסי במעבדות פיתוח, בדיקות איכות, מחקר, שירות ותחזוקה תעשייתית.
בחירה נכונה של ציוד המדידה, ובפרט של אוסילוסקופ מתאים, יכולה לשפר את איכות העבודה, לקצר זמני איתור תקלות, לתמוך בתהליכי פיתוח מורכבים ולאפשר קבלת החלטות מקצועיות ומדויקות יותר.
